Projekt „Highend“

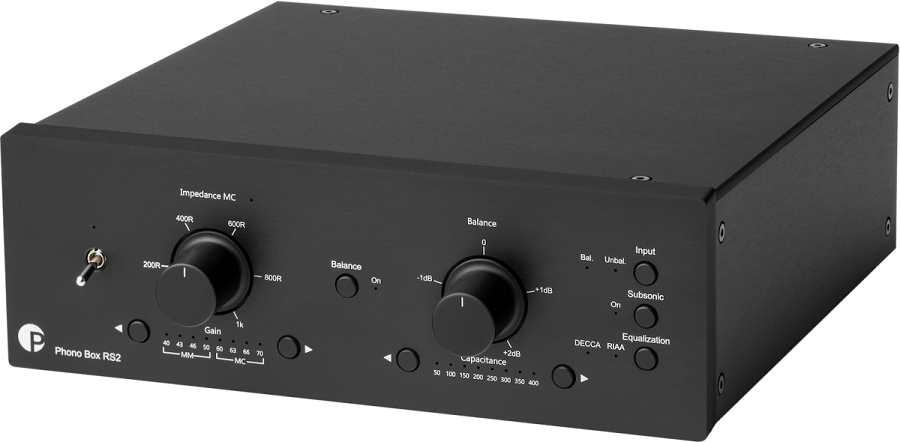

Die Phono Box RS2 ist der ultimative Phono-Vorverstärker der Referenzklasse mit einzigartiger, kontinuierlicher Impedanzregelung während des Abhörens. So kannst du in Echtzeit mitverfolgen, welche Abschlussimpedanz perfekt für deinen Tonabnehmer passt. Die Elektronik arbeitet vom Eingang zum Ausgang vollständig symmetrisch, volldiskret und verwendet keine Operationsverstärker.

Diskrete Schaltung

Eine diskrete Schaltung besteht aus einzelnen diskreten elektronischen Komponenten. Dies können „passive“ Komponenten wie Widerstände, Kondensatoren und Induktivitäten sowie „aktive“ Komponenten sein – in unserem Fall Transistoren. Das Gegenteil davon wäre eine integrierte Schaltung, die Operationsverstärker in der Signalkette verwendet. Standard-Phono-Vorverstärker mit integrierten Schaltkreisen haben einige zehn oder hunderte von Komponenten. Bei diskreten Designs werden im Vergleich dazu hunderte bis tausende von Komponenten verwendet. Dies führt zu einem erweiterten und kostspieligeren Designprozess, aber auch zum besten Klang. Unzählige Stunden Hörtests haben gezeigt, dass selbst die besten Operationsverstärker nicht so neutral, natürlich, dynamisch oder lebendig klingen wie eine gute diskrete Schaltung.

Vollsymmetrische Signalführung

Die Phono Box RS2 verwendet eine vollsymmetrische Signalführung. Symmetrische Übertragungen bestehen aus einem "heißen" und einem "kalten" (auch als + und – bezeichneten) Signal. Sowohl das Plus- als auch das Minus-Signal trägt effektiv die gleichen, wenn auch um 180° gedrehten Musikinformationen. Ein symmetrischer Verstärker kann nun die endgültigen Musikinformationen aus den +/- Signalen extrahieren und Störungen subtrahieren, die möglicherweise entlang der Übertragung hinzugefügt wurden. In einem echten, vollständig symmetrischen Verstärker wie der Phono Box RS2 werden die + und – Abschnitte des linken und rechten Kanals einzeln behandelt, wodurch natürlich auch doppelt so viele Verstärkerzüge notwendig sind. Das bedeutet: Doppelt so viel Platzbedarf auf der Leiterplatte und doppelt so viele elektrische Komponenten. Der Lohn: Kein Rauschen, keine Interferenzen und das bestmögliche Signal-Rausch-Verhältnis.

Geteilter passiver EQ

Die Phono Box RS2 verwendet für die RIAA- und DECCA-Kurven eine geteilte passive Entzerrung. Entwicklung und Implementierung sind teurer, gewährleisten jedoch die genaueste Darstellung der idealen EQ-Kurve. Die geteilte passive Entzerrung ermöglicht eine bessere Impedanzanpassung und eine geringere Abweichung von der idealen RIAA- oder DECA-Kurve.

Extrem vielseitige Einstellungsmöglichkeiten

Wohl kaum ein anderer Phono-Vorverstärker auf der Welt bietet so gute Möglichkeiten, die Verstärkung einzustellen, wie die Phono Box RS2: Von 40dB (Spannungsverstärkung um das 100-fache) bis zu 70dB (Spannungsverstärkung um das 3690-fache) sind möglich. Bei diesen hohen Verstärkungen muss ein Phono-Vorverstärker unglaublich rauschfrei sein, um diese hohen Verstärkungspegel unbeinträchtigt zu realisieren.

Die Lastimpedanz kann kontinuierlich über ein Potentiometer eingestellt werden. Du kannst die Impedanz während der Wiedergabe nahtlos anpassen und die Auswirkung sofort bewerten.

Tonabnehmer leiden von Natur an kleinen Ungleichheiten zwischen dem linken und dem rechten Kanal – frustrierend, wenn man weiß, dass die Wiedergabekette ansonsten absolut perfekt funktioniert. Um dies zu korrigieren, führt die Phono Box RS2 eine neue Funktion ein, die in dieser Preisklasse absolut selten ist. Mit einem Potentiometer kannst du die exakte Mitte der Klangbühne im Bereich von 2dB nach links oder rechts einstellen – und dein audiophiles Paradies ist wiederhergestellt!

Stahl-/Aluminium-Gehäuse

Die Phono Box RS2 verfügt über ein Stahlgehäuse, das von verschraubten Aluminiumplatten abgedeckt wird. Diese Konstruktion bringt eine sehr gute Steifigkeit und eine hervorragende Isolierung gegen Störungen.

Ausführungen

• In Silber oder schwarz erhältlich

Technik für den guten Klang

• Vollsymmetrische Signalführung – keine Operationsverstärker
• Echtes Dual-Mono-Design
• Symmetrische XLR und unsymmetrische RCA Ein- & Ausgänge
• Rein passive RIAA- und DECCA-Entzerrung
• Einzigartige kontinuierlich variable Eingangsimpedanz- und Balance-Einstellung während des Hörens
• Minimales Rauschen und extrem geringe Verzerrungspegel
• Hochwertige & elegante Schalter
• Metallgehäuse schützt vor Vibration und Einstreuungen

Option

• Zur nochmaligen Klangverbesserung sowie zum Fernein- und -auschalten sind das optionale Linear-Netzteil Power Box RS Uni 1-way (für ein Gerät) oder das optionale 4-fach-Linear-Netzteil Power Box RS Uni 4-way (für bis zu vier Geräte) erhältlich.

Technische Daten

• Eingangsimpedanz: Fix 10 Ohm oder 47kohm, variabel 10 - 1000 Ohm
• Kapazität schaltbar: 50, 100, 150, 200, 250, 300, 350, 400pF
• Verstärkung MM : RCA: 40, 43, 46, 50dB (+6dB bei XLR)
• Verstärkung MC: RCA: 60, 63, 66, 70dB (+6dB bei XLR)
• Rauschabstand: MM (40dB): 89dB A-gewichtet (10mV);
• MC (60dB): 79dB A-gew. (1mV)
• Klirrfaktor: < 0,0015% (MM 40dB, 1kHz); < 0,0024% (MC 60dB, 1kHz)
• RIAA Abweichung: innerhalb 0,4dB/20Hz - 20kHz
• Subsonic Filter: 20Hz / 18dB/Oktave
• Input: RCA & XLR
• Output: RCA & XLR
• Netzteil: 20V/3A DC; 110 - 240V, 50/60Hz
• Stromaufnahme: max. 350mA DC
• Maße B x H x T (T mit Buchsen): 206 x 72 x 200 (230) mm
• Gewicht: 1600g ohne Netzteil

Angaben gemäß Produktsicherheitsverordnung

Hersteller:

AUDIO TUNING Vertriebs GmbH.
Wirtschaftspark A5 Mistelbach/Wilfersdorf
Analogweg 1, 2130 Mistelbach
AUSTRIA
EMail: info@project-audio.com

Sicherheitshinweise:

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher. Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig. Ist das Gerät mit dem Stromnetz verbunden, besteht beim Öffnen des Gehäuses Stromschlaggefahr. Im Geräteinneren befinden sich keine vom Nutzer zu wartenden Teile. Wenden Sie sich im Servicefall bitte an Ihren Händler.

Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor. Belegung XLR-Buchsen: 1 Masse, 2 Signalplus und 3 Signalminus.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote RCA/Cinch-Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Der Anschluss darf nicht am Phonoeingang (oft mit RIAA oder PHONO gekennzeichnet) erfolgen.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Schaltleitungen dürfen nur bei vom Stromnetz getrennte Geräten an- und abgeschlossenen werden. Nichtbeachten kann zu einer Beschädigung der Geräte führen.

Stellen Sie bitte, um mögliche Störgeräusche zu verhindern, vor dem Umschalten der Eingänge den Lautstärkeregler Ihres Verstärkers auf Minimum.

Zulässige Betriebsumgebung

Temperatur 5-35°C, Luftfeuchtigkeit 20-70% unter Kondensationsgrenze. Wird das Gerät über längere Zeit direktem Sonnenlicht ausgesetzt, kann es zu Farbveränderung an eloxierten Teilen kommen.
